Farbspritzwand Unidry
Farbspritzwand aus vollverzinktem Modulsystem mit vielen Erweiterungsoptionen.
Lieferbare Größen:
Breite 2-6 Meter
Arbeitshöhe 2-3 Meter
Gesamthöhe 3-4 Meter
Seitenteile und Decke verlängerbar zu einer kleinen Kabine.
Optional auch mit Aktivkohlefilter erhältlich. >> Activdry
Abluftleitungen, Ex-Beleuchtung usw.sind als Zubehör erhältlich.
Technische Daten
| Modell | Luftmenge m³/h |
Ventilator Hp/kW |
Gesamt- höhe mm |
Breite mm |
| UniD 1,5 N | 6000 – 3530 | 2/1,5 | 2940 | 1580 |
| UniD 2 N | 8000 – 4750 | 3/2,2 | 3010 | 2080 |
| UniD 2,5 N | 10000 – 5900 | 3/2,2 | 3010 | 2580 |
| UniD 3 N | 12000 – 7060 | 4/3 | 3060 | 3080 |
| UniD 4 N | 16000 – 9415 | 5,5/4 | 3060 | 4080 |
| UniD 5 N | 20000 – 11770 | 2×3/2,2 | 3010 | 5080 |
| bei allen Modellen: Tiefe 790 mm, mit Dach- und Seitenwandverlängerung 1790 mm , Arbeitshöhe 2170 mm |
||||
| Modell | Luftmenge m³/h |
Ventilator Hp/kW |
Gesamt- höhe mm |
Breite mm |
| UniD 1,5 H | 8500 – 5000 | 3/2,2 | 3950 | 1580 |
| UniD 2 H | 11500 – 6777 | 4/3 | 3990 | 2080 |
| UniD 2,5 H | 14000 – 8240 | 5,5/4 | 3990 | 2580 |
| UniD 3 H | 17000 – 10000 | 7,5/5,5 | 4100 | 3080 |
| UniD 4 H | 22500 – 13240 | 2×3/2,2 | 3950 | 4080 |
| UniD 5 H | 28000 – 16470 | 2×5,5/4 | 3990 | 5080 |
| bei allen Modellen: Tiefe 790 mm, mit Dach- und Seitenwandverlängerung 1790 mm , Arbeitshöhe 3120 mm |
||||
Funktionsprinzip

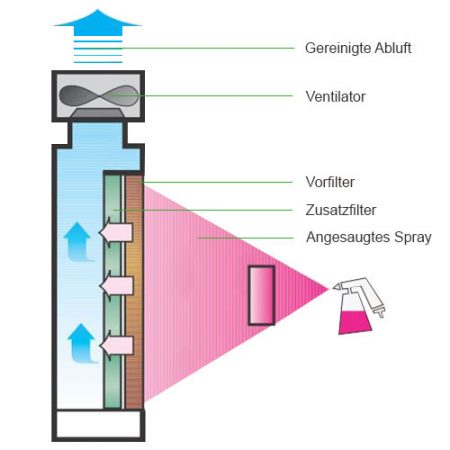

Funktionsprinzip der Unidry-Spritzstände
Filterstufe 1: Effektiver Labyrintfilter
Filterstufe 2: Feinfilter aus Glasfaservliess
Vorteile
- Niedrige Investitionskosten
- Niedrige Wartungskosten
- Preiswertes Filtermaterial
- Hohe Filterstandzeiten
- Einfache Entsorgung
Zubehör
- Differenzdruckmessgerät
- Aktivkohlefilter als Schüttbett oder Patronenfilter
- Wasserdichte oder ex-geschüzte (ADPE) Lampe
- Thermoschalter oder Schaltschrank
- ATEX Ex-geschützter Motor
- Spritzgestelle, Hängebahn oder Drehteller
- Bodengestell oder Wandhalter für Spritzpistole mit automatischem Ein-Ausschalten des Ventilators
- Satz aus 10 m Filterpapier
- Ausblas- oder Luftrückführungsrohrleitungen
- Filterpaneele aus Glasfiber mit Rahmen aus Pappe für Doppelfilterung
