Stationäre Patronenfilteranlage SEA-145
Die Entstaubungsanlage für schwierigste Anforderungen.
Die SEA-145 wird mit sehr schlanken Filterpatronen mit 145 mm Durchmesser und nur 28 mm (!) Faltentiefe ausgerüstet. Aufgrund der sehr viel offeneren Faltung kann diese Anlage auch für schwierigste Stäube eingesetzt werden. Die Filterabreinigung ist höchst effektiv, so dass auch komplizierte Rahmenbedingungen sicher gelöst werden.
Technische Ausrüstung
- Filterpatronen von Freudenberg mit 145 mm Durchmesser
- Niedrige Steiggeschwindigkeiten zwischen den Patronen
- Metallfreie Filterpatronen mit wiederverwendbarem Stützkorb und Puls-Jet-Reflektor
- Pulse-Jet-Abreinigung mit hohen Leistungsreserven
- Automatische Filterabreinigung mit Differenzdruck-Messung
- Rohgaseintritt mit Beruhigungszone und indirekter Anströmung
- Radialventilatoren mit hohem Wirkungsgrad und Ausblas-Schalldämpfer
- Staubfreier Staubaustrag
- Staubaustragungsschnecke bei Anlagen ab ca. 10.000 m3/h
Beispiele
SEA-145 – Absaugung an Produktionsanlagen für “feuerfest Produkte”
Volumenstrom | 35.000 | m³/h |
Differenzdruck | 3.800 | Pa |
Motorleistung | 55 | kW |
Filterfläche | 530 | m2 |
Filterpatronen | 98 | Stück |
Filterreinheit | > 99,9 | % Kat C BIA ZH1/487 |
Reststaub | < 1 | mg/m³ |
Staubklasse | M |
SEA-145 – Absaugung an Produktionsanlagen an Waggonentladung
Volumenstrom | 45.000 | m³/h |
Differenzdruck | 3.800 | Pa |
Motorleistung | 75 | kW |
Filterfläche | 691 | m2 |
Filterpatronen | 128 | Stück |
Filterreinheit | > 99,9 | % Kat C BIA ZH1/487 |
Reststaub | < 1 | mg/m³ |
Staubklasse | M |
Absaugung von Giessereisanden und belasteten Reststoffen
SEA-145/Ex – Absaugung von klebrigem Bitumenstaub
Volumenstrom | 3.000 | m³/h |
Differenzdruck | 3.800 | Pa |
Motorleistung | 5,5 | kW |
Filterfläche | 64 | m2 |
Filterpatronen | 20 | Stück |
Filterreinheit | > 99,9 | % Kat C BIA ZH1/487 |
Reststaub | < 1 | mg/m³ |
Staubklasse | M |
Ausführung nach ATEX-95 in “druckentlasteter Bauweise” mit zertifizierter Berstscheibe und explosionstechnischer Entkopplung der Rohrleitung.

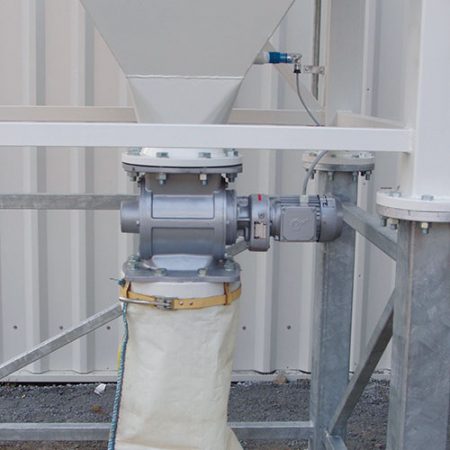

Staubaustrag über ATEX-konforme Zellenradschleuse.
