Stationäre Patronenfilteranlage SEA-324

Die kostengünstige Entstaubungsanlage für alle Standardanwendungen.

Die SEA-324 wird mit Standard-DIN Filterpatronen mit 324 mm Durchmesser und 50 mm Faltentiefe ausgerüstet. Aufgrund der relativ engen und tiefen Faltung sollte diese Anlage nur für leicht abreinigbare Stäube eingesetzt werden.

Diese Filterpatronen wurden über viele Jahre standardmäßig in alle Patronenfilter-Entstaubungsanlagen eingebaut. Leider wurden diese Patronen gelegentlich auch ohne Sachkenntnisse bei problematischeren Stäuben eingesetzt, oder mit mangelnder Abreinigung versehen, so dass der gute Ruf von Patronenfilteranlagen gelitten hat.

Wir empfehlen daher bei schwierigeren Stäuben/Bedingungen stets unsere Modelle SEA-218 oder SEA-145 mit offener Faltengeometrie zu verwenden!

Achten Sie beim Preisvergleich immer auf die eingesetzten Filter!

Technische Ausrüstung

  • DIN-Filterpatronen von Freudenberg mit 324 mm Durchmesser
  • Niedrige Steiggeschwindigkeiten zwischen den Patronen
  • Metallfreie Filterpatronen mit wiederverwendbarem Stützkorb
  • Pulse-Jet-Abreinigung oder Rotationsdüsenabreinigung
  • Automatische Filterabreinigung mit Differenzdruck-Messung
  • Rohgaseintritt mit Beruhigungszone und indirekter Anströmung
  • Radialventilatoren mit hohem Wirkungsgrad und Ausblas-Schalldämpfer
  • Staubfreier Staubaustrag
  • Staubaustragungsschnecke bei Anlagen ab ca. 10.000 m3/h

Beispiele

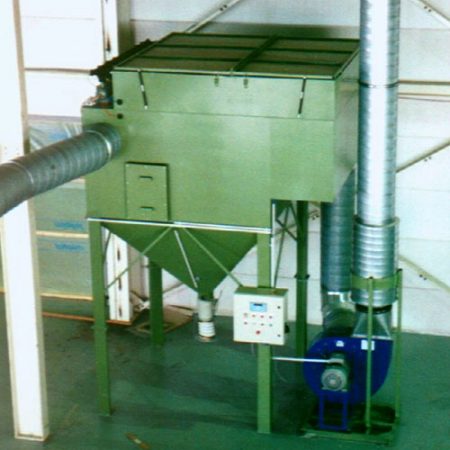

SEA-324 – Milchpulverabsaugung

Volumenstrom 3.500 m³/h
Differenzdruck 3.500 Pa
Motorleistung 7,5 kW
Filterfläche 50 m2
Filterpatronen 9 Stück
Filterreinheit > 99,9 % Kat C BIA ZH1/487
Reststaub < 1 mg/m³
Staubklasse M

SEA-324 – Flammspritzabsaugung

Volumenstrom 10.000 m³/h
Differenzdruck 3.800 Pa
Motorleistung 18,5 kW
Filterfläche 240 m2
Filterpatronen 16 Stück
Filterreinheit > 99,9 % Kat C BIA ZH1/487
Reststaub < 1 mg/m³
Staubklasse M

SEA-324 – Pulverlackabsaugung

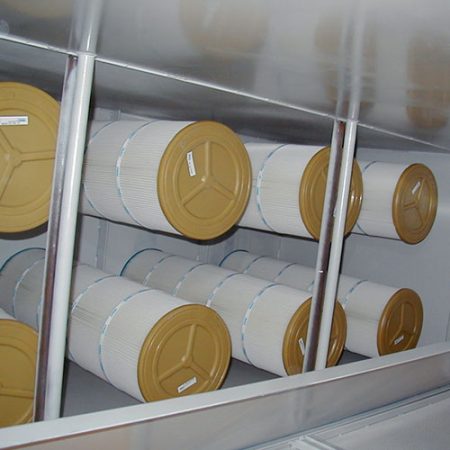

Zwischen den Patronen verbleibt sehr viel Platz. Dadurch kann der Staub gut nach unten sedimentieren.

Volumenstrom 10.000 m³/h
Differenzdruck 2.600 Pa
Motorleistung 11 kW
Filterfläche 160 m2
Filterpatronen 10 Stück
Filterreinheit > 99,9 % Kat C BIA ZH1/487
Reststaub < 1 mg/m³
Staubklasse M
