Stationäre Patronenfilteranlage SEA-218
Die Entstaubungsanlage für gehobene Ansprüche.
Die SEA-218 wird mit Filterpatronen mit 218 mm Durchmesser und 32 mm Faltentiefe ausgerüstet. Aufgrund der offeneren Faltung kann diese Anlage auch für schwierigere Stäube eingesetzt werden.
Die SEA-218 vereint die Vorteile der SEA-324 mit 50 mm Faltentiefe und der sehr offen gefalteten SEA-145.
Technische Ausrüstung
- Filterpatronen von Freudenberg mit 218 mm Durchmesser
- Niedrige Steiggeschwindigkeiten zwischen den Patronen
- Metallfreie Filterpatronen mit wiederverwendbarem Stützkorb und Puls-Jet-Reflektor
- Pulse-Jet-Abreinigung mit hohen Leistungsreserven
- Automatische Filterabreinigung mit Differenzdruck-Messung
- Rohgaseintritt mit Beruhigungszone und indirekter Anströmung
- Radialventilatoren mit hohem Wirkungsgrad und Ausblas-Schalldämpfer

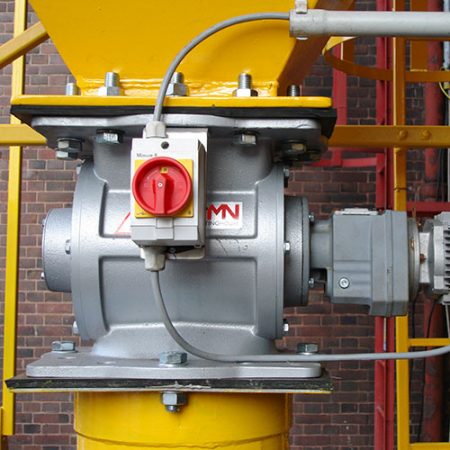

- Staubfreier Staubaustrag
- Staubaustragungsschnecke bei Anlagen ab ca. 10.000 m3/h
Beispiele

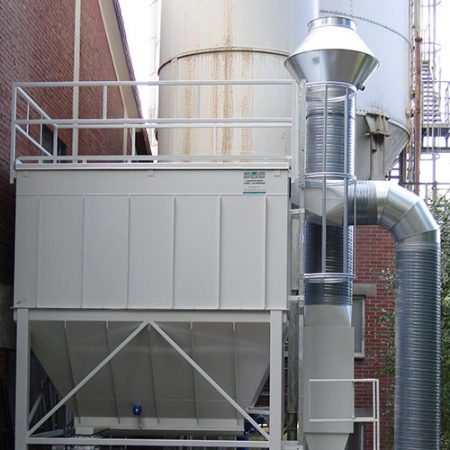

SEA-218 – Absaugung an Reststoffsilos
| Volumenstrom | 4.500 | m³/h |
| Differenzdruck | 2.600 | Pa |
| Motorleistung | 7,5 | kW |
| Filterfläche | 72 | m2 |
| Filterpatronen | 12 | Stück |
| Filterreinheit | > 99,9 | % Kat C BIA ZH1/487 |
| Reststaub | < 1 | mg/m³ |
| Staubklasse | M |

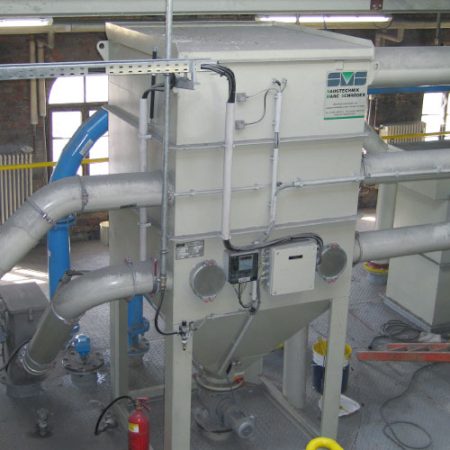

SEA-218/Ex – Kohlenstaubabsaugung
| Volumenstrom | 10.000 | m³/h |
| Differenzdruck | 3.800 | Pa |
| Motorleistung | 18,5 | kW |
| Filterfläche | 144 | m2 |
| Filterpatronen | 24 | Stück |
| Filterreinheit | > 99,9 | % Kat C BIA ZH1/487 |
| Reststaub | < 1 | mg/m³ |
| Staubklasse | M |
Ausführung nach ATEX-95 in “druckentlasteter Bauweise” mit zertifizierter Berstscheibe und explosionstechnischer Entkopplung der Rohrleitung
SEA-218 – Baustoffaufbereitung
| Volumenstrom | 40.000 | m³/h |
| Differenzdruck | 3.500 | Pa |
| Motorleistung | 55 | kW |
| Filterfläche | 675 | m2 |
| Filterpatronen | 90 | Stück |
| Filterreinheit | > 99,9 | % Kat C BIA ZH1/487 |
| Reststaub | < 1 | mg/m³ |
| Staubklasse | M |
